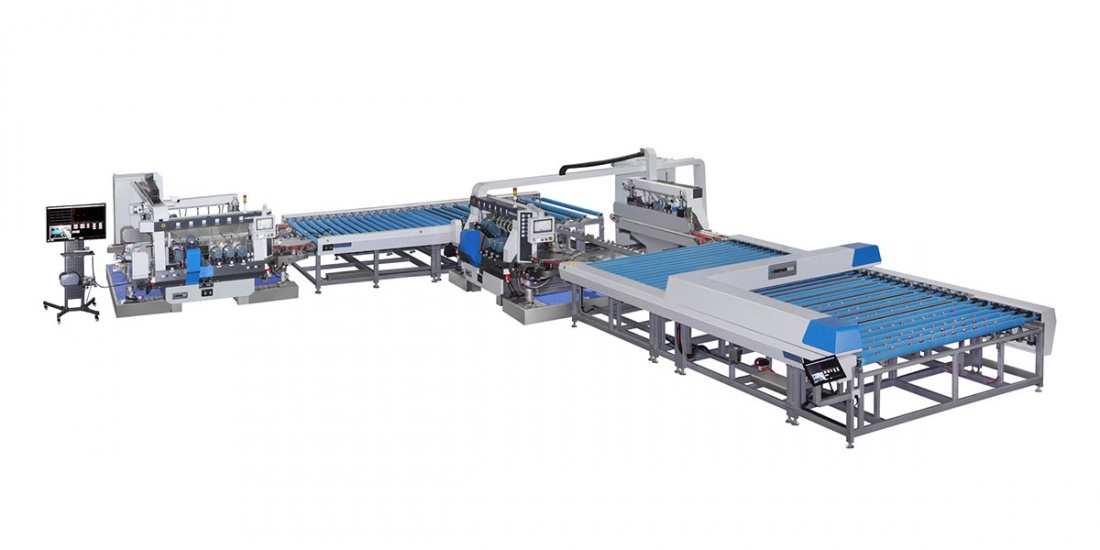

SZM高速粗磨-L型生产线
返回列表
  • 产品介绍
  • 技术参数

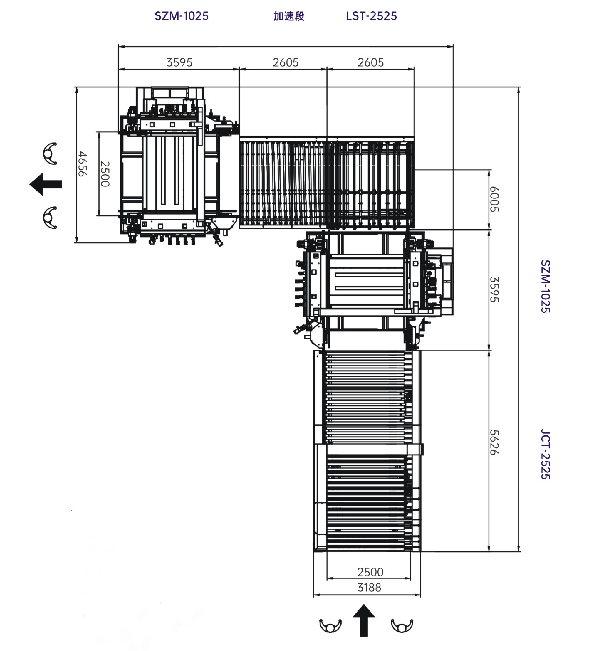

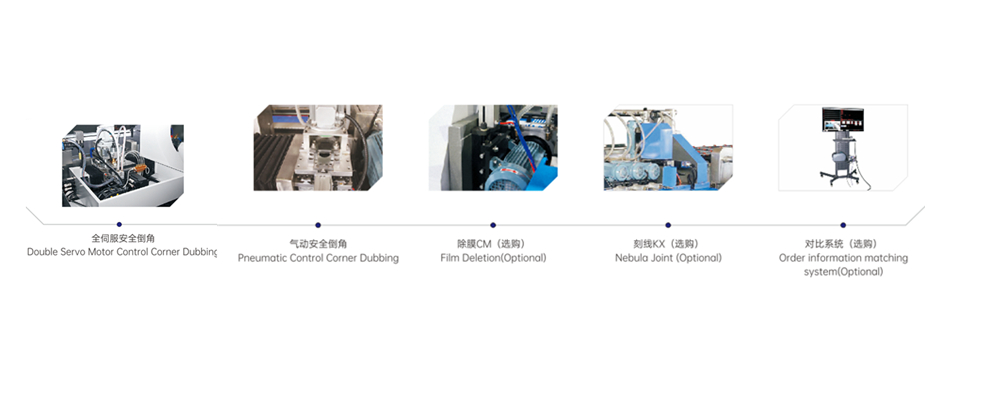

  • 配置选项及布置图

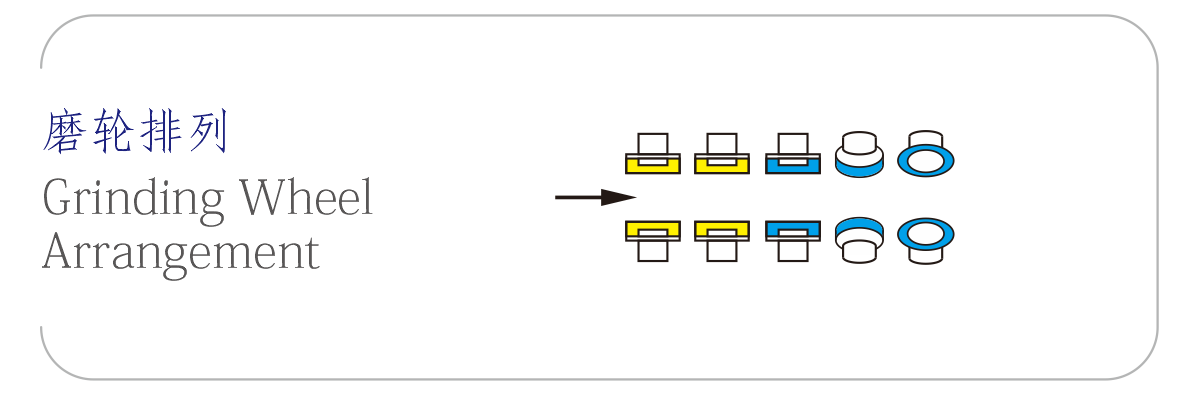

  • 磨轮分布
  • 产品视频

SZM产品用途、特点:

该设备是专业用于矩形玻璃粗磨(底边、倒棱)的设备,适用于加工建筑、门窗中空玻璃以及规格复杂且单一的白玻和LOW-E玻璃。

主要特点:

1.整线采用总线型控制系统(以太网),具有通迅速度快,数据传输稳定、可靠性、扩展性高;

2.操作更简便,生产线设有一键启动功能,除膜轮也可在主控台上一键随时关停,关闭除膜后,除膜电机停止,同时除膜轮会自动升起,保证不会接触到玻璃;

3.采用上皮带夹紧玻璃方式,上带为特殊海绵带,磨边时水不会流出玻璃表面,有效避免了玻璃LOW-E面划伤和表面压痕;

4.除膜轮采用伺服电机驱动,根据检测玻璃的不同厚度除膜轮自动调整,磨轮损耗后,直接可在操控台上设置磨补偿,无需人工再调整;

5.整线设有暂停按钮,如整线在正常运行情况下,按下暂停重启后,不会影响整线运行状况也不会打乱玻璃的顺序,玻璃数据也不会丢失;

6.玻璃宽度调整采用伺服电机驱动齿轮齿条传动,相对于传统的双边机,宽度调整速度更快(22m/min),定位更精确;

7.开合导轨装有钳制器,当开合高速运行到位后,钳制器会自动锁死,保证加工尺寸精度及设备运行的稳定性;

8.玻璃输送采用双伺服电机驱动,同步性更高;

9.加工速度高,最高设计速度15m/min;

10.设备显示每日加工玻璃的产量(单边米数)进行累计,方便用户更直观看到加工产量。

11.变频节能,如设备空转运行超过设定时间时,磨轮会自动减速,设备启动休眠功能,系统检测到玻璃后设备会自动提速。

12.与水接触的部位钣金及水箱采用不锈钢;


JCT-2525 玻璃自动检测台
加工玻璃厚度 3-25mm
加工玻璃最小尺寸 350X350mm
加工玻璃最大尺寸 2500X2500mm
玻璃传送速度 0.5m—40m/min
气压工作压力 0.6Mpa-0.8Mpa
总功率 5.3KW
重量 2600Kg
尺寸 5800X3100X1300mm
工作高度 900±20mm


SZM-1025 玻璃高速双边磨边机
加工玻璃厚度 3-12mm
加工尺寸范围 350mm-2500mm
玻璃传送速度 1m-15m/min
平行误差 ≤0.2mm/m
对角线误差 ≤0.5mm/m
倒角宽度误差 ≤0.2mm/m
倒角宽度尺寸 1-3mm
底边最大磨削量 5mm
气压工作压力 0.6Mpa-0.8Mpa
总功率 36.3KW
重量 4200Kg
尺寸 3400X5000X2000mm
工作高度 900±30mm


LST-2525 玻璃L型转角台
加工玻璃厚度 3-25mm
加工玻璃最小尺寸 400X400mm
加工玻璃最大尺寸 2500X2500mm
玻璃传送速度 0.5m—50m/min
气压工作压力 0.6Mpa-0.8Mpa
总功率 4.5KW
重量 2100Kg
尺寸 5800X3100X1300mm
工作高度 900 ±20mm
